| 起源の場所: | 中国 |
| ブランド名: | OEM |
| 証明: | CE;ISO |
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | カートンによるStardardの輸出パッキング |
| 受渡し時間: | 5-10Days |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1ヶ月あたりの20,000 PC |
| タイプ: | 同じ高さのダイヤフラム防水圧力センサー | 圧力範囲: | -0~0.5mH2O、…、200mH2O/0.05bar。、20bar |
|---|---|---|---|
| 出力信号: | 4~20mA、0~10VDC、0~5VDC、1~5VDC、0.5~4.5V | 正確さ: | 0.1%FS、0.25%FS、0.5%FS |
| 電源: | 24VDC、12~36VDC、9VDC、5VDC | 圧力関係: | KF16、G1/2,1/2NPT、PT1/2,1/2BSP、M20*1.5の他 |
| 電気関係: | コネクターDIN43650のM12x1コネクター4ピン、ケーブルが付いているケーブルの出口 | 作動の臨時雇用者。範囲: | -20 +85°Cに |
| ダイヤフラムの材料: | 316Lステンレス鋼、選択Hastelloy C | 証明書: | セリウム、ISO9001 |
| ハイライト: | 10Vは圧力変換器を防水します,同じ高さのダイヤフラムの水位圧力センサー,4mAデジタル水圧センサー |
||

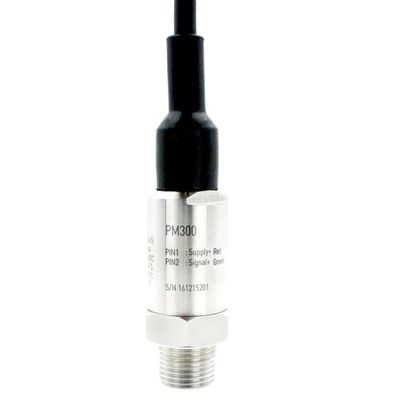

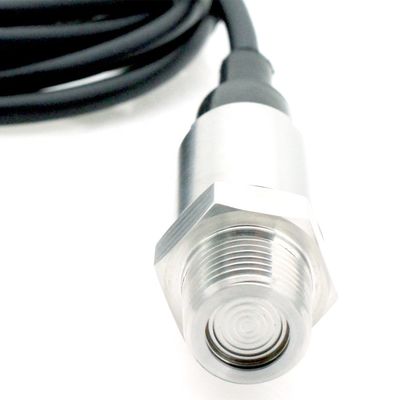

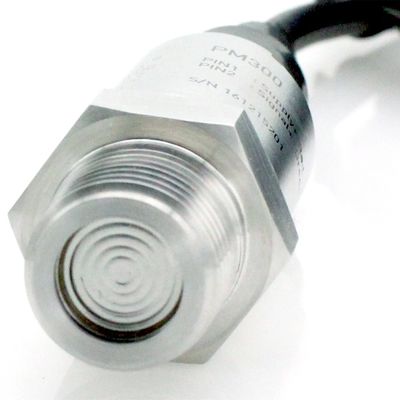

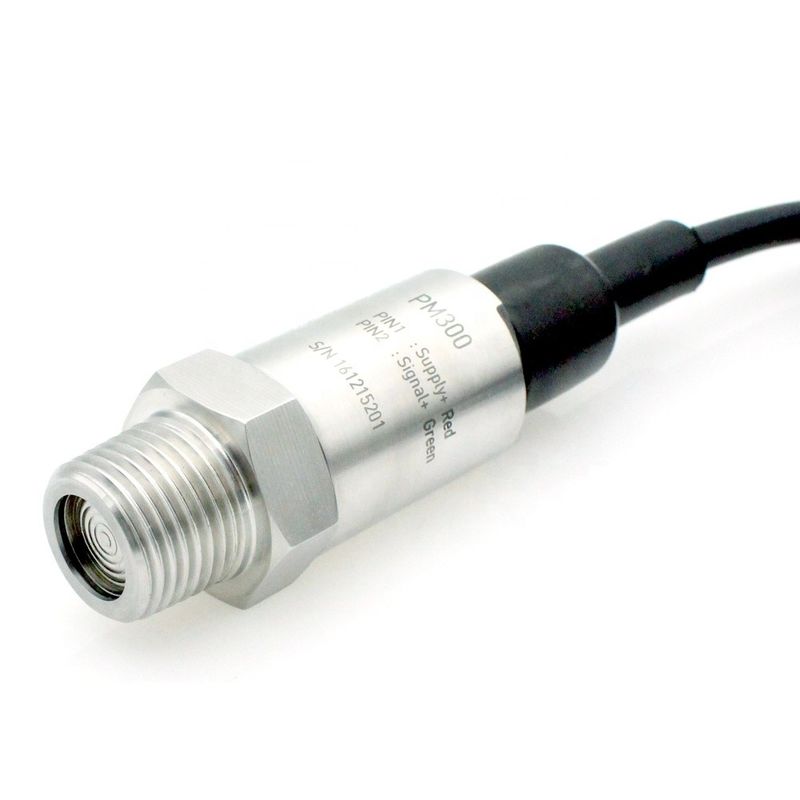

同じ高さのダイヤフラム食品工業のための防水圧力センサー。
同じ高さのダイヤフラム防水圧力センサーは良質のケイ素の圧抵抗破片からなされます。同じ高さの圧力のすべてのプロセス関係
送信機はステンレス鋼から、十分に溶接されて成り、肯定的なシールで圧力計器からのプロセス媒体を隔離します。緑豊かなダイヤフラム防水圧力センサーは食糧の、薬剤および化学液体圧力測定に合うために設計される精密です。
プロセス関係の広い範囲および電気接続オプションは条件をほとんど満たして利用できます。
特徴
- 圧力0~0.5mH2Oから、…、200mH2O/0.05bar測定範囲。、20bar
- 絶対的存在、ゲージおよび密封されたゲージ
- 正確さ:±0.5%FSO
- 目盛りを付けられるおよび温度償われる
- 同じ高さのダイヤフラムの構造
- 圧抵抗圧力センサーの設計
- 圧力及び電気関係の変化
- 出力4… 20mA、0… 10V、0… 5Vおよび他
- 防水IP68
適用
- プロセス制御システム
- 食糧および飲料
- 医学
- 製紙
性能指定
|
変数 |
価値 |
単位 |
|
|
概要 |
圧力範囲 |
0~0.5mH2O、…、200mH2O/0.05bar。、20bar |
/ |
|
重圧 |
1.5xFS |
棒 |
|
|
環境 |
作動Temp.Range |
-20から+80 |
°C |
|
償われたTemp.Range |
0から50 |
°C |
|
|
振動 |
10 |
g （2000Hzへの20） |
|
|
衝撃 |
100 |
g （10ms） |
|
|
周期 |
10x106 |
周期 |
|
|
電気@25°C （77°F） |
出力信号 /Supplyの電圧 |
4… 20 mA:24 （12… 36） VDC 0… 5 VDC:24 （12… 36） VDC 1… 5 VDC:24 （12… 36） VDC 0… 10 VDC:24 （15… 36） VDC 0.5… 4.5 VDC:5 VDC （ratiometric） |
|
|
負荷抵抗 |
<> >10kΩ （出力される電圧のために） |
|
|
|
絶縁抵抗 |
100 |
MΩ@50VDC |
|
|
物理的な指定 |
媒体の両立性 |
316L SSと互換性があるすべての媒体 |
|
|
収容 |
304ステンレス鋼 |
|
|
|
ダイヤフラム |
316Lステンレス鋼 |
|
|
|
シール リング |
VitonかNBR |
|
|
|
オイルの詰物 |
シリコーン油 |
|
|
|
保護 |
IP68 |
|
|
|
純重量 |
Approx.275g |
|
|
|
Performance1 |
Accuracy2 |
±0.5 [typ。] |
FSO %の |
|
臨時雇用者。係数Zero3 |
±1.5 [typ。] |
FSO %の |
|
|
臨時雇用者。係数Span3 |
±1.5 [typ。] |
FSO %の |
|
|
長期にわたる安定性 |
±0.3 [typ。] |
FSO %の |
|
|
ノート 1. 25°C （77°F）で測定されるすべての価値 2. 非直線性、ヒステリシスおよび反復性を含んで。 3. 0°Cへの50°C （25°C （77°F）についての32°F to122°F）。 リストされた指定および次元は変更に応じて予告なしにあります。 |
|||
接続図
