| 起源の場所: | 中国 |
| ブランド名: | OEM |
| 証明: | CE;ISO |
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | カートンによるStardardの輸出パッキング |
| 受渡し時間: | 5-10Days |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1ヶ月あたりの20,000 PC |
| 使用法: | 圧力センサー | 理論: | 抵抗センサー |
|---|---|---|---|
| 出力: | アナログ センサー | 圧力タイプ: | M14 differentail圧力 |
| 証明書: | セリウムROHS | 港: | 成都/上海 |
| ハイライト: | Piezoresistive barometric pressure transducer,Against Impact barometric pressure transmitter,Differential barometric air pressure sensor |
||

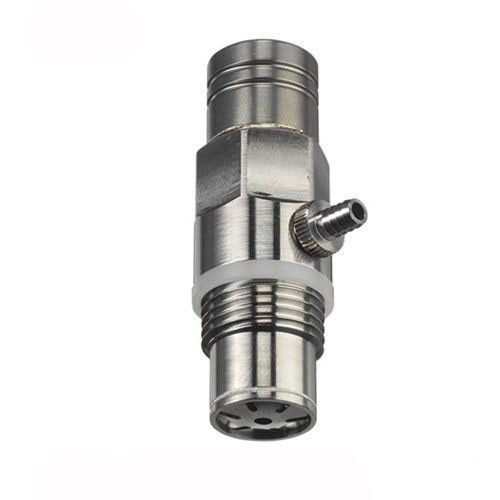

影響の差動圧抵抗大気圧センサーに対して
圧力は薄い鋼鉄ダイヤフラムおよび伝達mediumofのシリコーン油によってケイ素の測定要素の前部に適用されます。このケイ素の測定要素にmicrome-chanically作り出された膜の構造があります。それはホイートストン・ブリッジで接続されるimplantedpiezoresistive抵抗器を含んでいます。Thereference圧力（ガスだけ）はホースのニップル（dia. 3.5）で測定要素の後方に与えられます。測定要素の間に前後pressuredifferenceがあるとき、橋は不均衡であり、圧力に比例した出力信号は発生します
熱効果はセンサーに造られるtu- ned抵抗器によって主にそれぞれ償われます。センサーは地面隔離されます。
適用
このセンサーの主要出願の1つは静的な、動圧を測定することです。thereference圧力からの圧力の相違は測定されます。通常の状態で、thereference圧力は包囲された圧力と等しいです。Thesensorsは重圧を検出するために目盛りが付いていましたり従ってその区域でしか使用されるべきではないです。媒体が鋼鉄ダイヤフラムで分かれているという事実はセンサーがほとんどの適用で使用することができることを意味します。鋼鉄ダイヤフラムおよびシリコーン油の詰物はセンサーの動的挙動に対する効果をもたらしません。センサーはアンプのタイプ4603Bと使用されます。
特徴
参照圧力に使用するべき媒体は乾燥するために制限されガスを非腐食します。管の長さが原因で、参照圧力は静圧としてしか測定することができません。ホースのニップル（dia. 3.5）は取除くことができます
センサーは価値が工場口径測定によってisdetermined一定した流れと供給されます。この口径測定の現在のandzeroポイントは口径測定の証明書で各センサーのために別に示されています。これらの価値はアンプType4603Bで調節することができます。現在の口径測定およびゼロ ポイントはdefinedto与えます圧力of100 %FSのための500 mVのセンサーの出力信号をです。
技術的なデータ（Tref = 25 °C）で
| センサーのタイプ | 4053… | 4053A1 | 4053A2 | 4053A5 | 4053A10 | |
| 範囲 | バレル | 0… 1 | 0… 2 | 0… 5 | 0… 10 | |
| O | erloadの重圧 | |||||
| バレル | 2,5 | 5 | 12,5 | 25 | ||
| Underpressure | barabs | 真空に | 真空に | 真空に | 真空に | |
| わずかな感受性 | mV/bar/mA | 125 | 62,5 | 25 | 12,5 | |
| 直線性 | %FSO | <_> | <_> | <_> | <_> | |
| ゼロ ポイントtypの安定性。** | %FSO/a | <_0> | <_0> | <_0> | <_0> | |
| 上昇温暖気流ゼロ ポイント変更** | %FSO | <_> | <_> | <_> | <_> | |
| 自由振動数 | kHz | ≈15 | ≈30 | ≈80 | ≈120 | |
| 参照圧力範囲 | barabs | 0… 1,2 | ||||
| フル・スケールの出力(FSO) * | mV | 500 | ||||
| 口径測定の現在の範囲Ical | mA | 12… 5 | ||||
| 入出力インピーダンス | kW | ≈3 | ||||
| 0棒relのゼロ | mV | <> | ||||
| 安定性:感受性のtyp。** | %/a | <0> | ||||
| 熱感受性の変更** | % | <> | ||||
| 償われた温度較差 | °C | – 20… 50 | ||||
| 最低/最高温度 | °C | – 40/70 | ||||
| トルクをきつく締めること | N·m | 12… 20 | ||||
| 加速感受性 | mbar/g | <0> | ||||
| 衝撃抵抗 | g | 1 000 | ||||
| 重量 | g | 33 | ||||
| プラグ | FischerのタイプSE 103A054 | |||||
| 口径測定の証明書で指定どおりの*Calibrationの流れ | ||||||
| **償われた温度較差で… | ||||||
